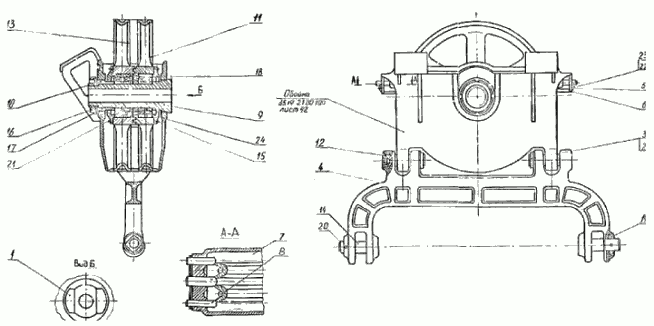

3519.21.00.000
для ЭКГ-8
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес, кг |
| 1 |
Ригель |
3517.28.00.014 |
2 |
|
| 2 |
Кольцо Ø 170х130х50 |
3519.01.00.002 |
2 |
3,6 |
| 3 |
Штифт Ø 30х210 |
3519.01.00.003 |
2 |
1,2 |
| 4 |
Коромысло |
3519.21.00.001 |
1 |
1200 |
| 5 |
Планка спорная |
3519.21.00.002 |
2 |
2,66 |
| 6 |
Прокладка 0,5х45х425 |
3519.21.00.003 |
20 |
|
| 7 |
Палец |
3519.21.00.004 |
4 |
5 |
| 8 |
Палец Ø60х268 |
3519.21.00.005 |
4 |
5 |
| 9 |
Ось |
3519.21.00.006 |
1 |
206 |
| 10 |
Втулка дистанционная |
3519.21.00.007 |
1 |
9,8 |
| 11 |
Блок |
3519.21.00.008 |
1 |
530 |
| 12 |
Ось |
3519.21.00.009 |
2 |
40 |
| 13 |
Блок |
3519.21.00.011 |
1 |
530 |
| 14 |
Ось |
3519.21.00.012 |
2 |
55 |
| 15 |
Прокладка Ø 400х510 |
3519.21.00.013 |
2 |
|
| 16 |
Гайка круглая |
3519.21.00.014 |
1 |
8 |
| 17 |
Шайба стопорная |
3519.21.00.015 |
1 |
|
| 18 |
Крышка |
3519.03.03.011 |
2 |
28 |
| 19 |
Кольцо Ø150х200х50 |
3519.21.00.017 |
2 |
6 |
| 20 |
Штифт Ø 30х245 |
3519.21.00.018 |
2 |
1,3 |
| 21 |
Болт 3М16х40.48 |
1.1053.259 |
24 |
|
| 22 |
Болт М 20х40.48 |
2.06.04.200.1 |
6 |
|
| 23 |
Шайба 20 65Г |
2.10.02.016.1 |
6 |
|
| 24 |
Роликовый подшипник |
260х400х186/146 |
2 |
76 |
|
 |
 |
